このコラムでは、ヒーター製品「予熱くん」のオプション製品「断熱板」について
その効果がどの程度なのか、お伝えしていきます。

ヒーターヘッドは最高650℃まで昇温させることができるので、
上に搭載された金型等ワークは容易に300℃などに昇温させられます。

ということは・・・？！

ヒーターヘッドの下側にも、同じくらいの熱が伝わってしまうので、
下側のヒーター当たり面、または近い距離で配置される素材は、
耐熱性の高い「金属」や「耐熱ブロック」「断熱材」などが望ましいです。

当社ではヒーターヘッドの下に「断熱板」製品もお勧めしております。

断熱板の構造について

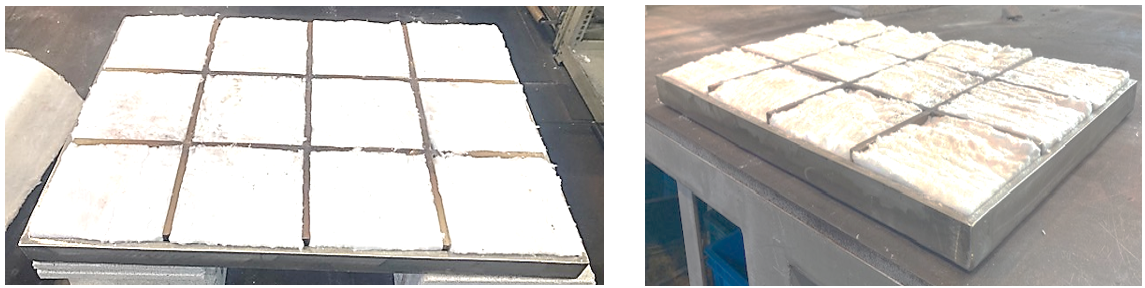

↓下記は断熱板の外観画像

「断熱板」は、格子状に組まれたステンレス板と、全体を受けるステンレス枠（5面体で）構成され、
格子の内側に、厚い断熱材を敷き詰めています。

断熱材は取り外しが可能な為、汚れたりヘタっても交換が可能です。
(ステンレス素材も、SS等に比べて熱伝導率が低い為、断熱に有利)

格子部と受け部は互いに独立した構造となっている為、
ヒーターヘッド⇒格子部⇒受け部　への伝熱がしにくい工夫がされています。

断熱能力について

実際に「断熱板を用いた場合」の各温度と、「断熱板を用いない例」での結果比較をご覧下さい。
セッティングはそれぞれ下図の様にしました。

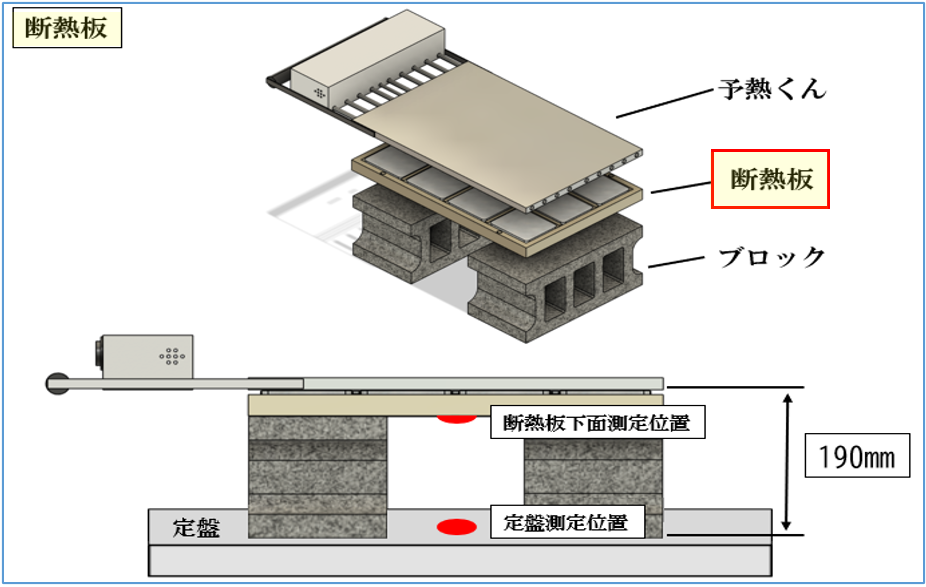

【断熱板ver】ブロック⇒　断熱板　⇒　ヒーターヘッド

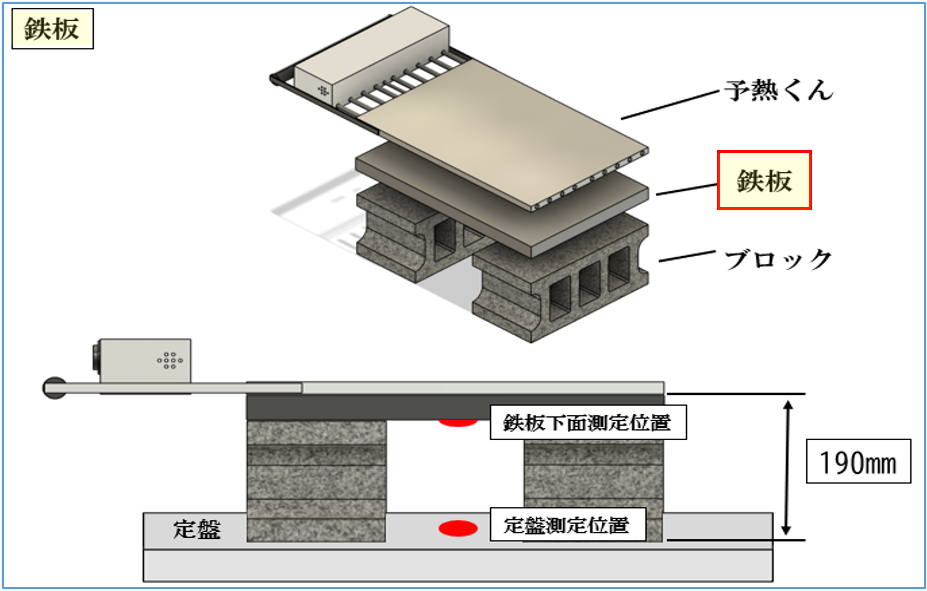

【鉄板ver】　ブロック⇒　断熱板と同じ厚みの鉄板　⇒　ヒーターヘッド

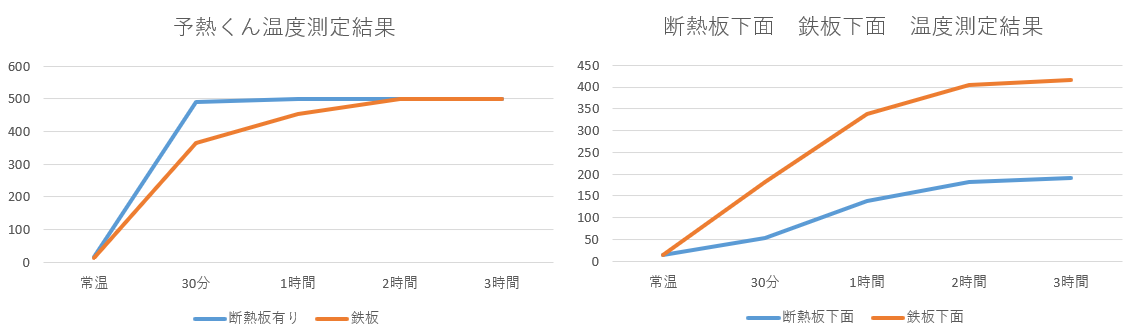

鉄板verでは、3時間経過した際の鉄板下面の温度は417℃・定盤は111℃まで上がってしまいましたが、
鉄板を「断熱板」に変えることで、断熱板下面の温度は191℃に抑えられ、結果定盤の温度も30℃に低減できました。

このようにヒーターヘッド下方向への熱を抑制するには、「断熱板」が効果が高いことが分かります。
また、付帯効果として、ヒーターヘッド自体の昇温速度もやや速くなります。

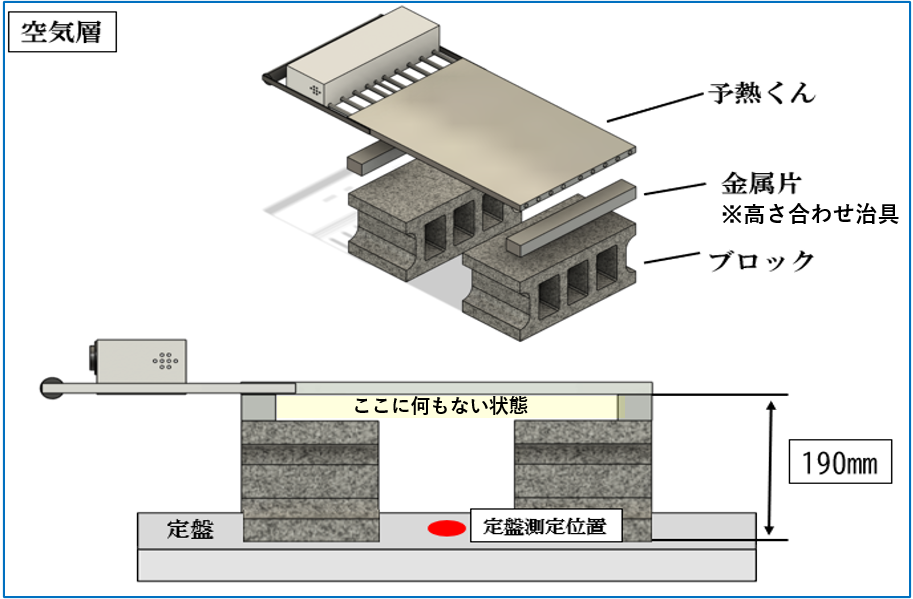

最後に、ヒーターヘッドの下に何も挟まずに昇温した場合の結果が下図になります。
やはり、定盤の温度134℃と一番高くなりましたが、実は鉄板と大きな差はありません。

金属は熱伝導が良いので、単に金属を敷くだけだと長時間加熱で高温になってしまい、
断熱としては意味を為さないということですね。
その点、「断熱板」の断熱効果は高いですね！

当社ではヒーター『予熱くん』のレンタルを行っておりますが、
「断熱板」も３サイズ取り揃えており、ヒーターと合わせて貸出し可能です！

『予熱くん』レンタルご希望の際は、お問い合わせフォームよりお願いいたします。
