レーザー溶接の概要を知りたい！または委託先を探していますか？
当社では「レーザー肉盛り溶接」「レーザー接合」どちらのご要望にもお応えしていきます。

一般的には「レーザークラッド」というのは、レーザーによって基材を溶融し、
粉末やワイヤー状の溶材を入れて肉盛り溶接することを指しており「LC」「LCD」などの略称で表すこともあります。

• レーザー設備は導入費用が高い
• 試作だけ対応してほしい
• 今の溶接方法では品質が安定しない
• 熟練者がいなくなる将来が心配

そんなお悩みに応える、当社の自動溶接システム『肉盛りくん』の設備概要をご紹介します。

2026年4月現在、当社にはレーザー設備は２台あり、溶材は主に粉末を用います。
１台は近赤外線光（IR）のみ、もう１台はIRと青色光の２種類のレーザー光を扱うことが可能で、
これらは必要な溶接内容に応じて使い分けます。
(青色の特性については、以下のコラムをご参照ください)
　↓クリックでコラムページに移動します。
ブルーレーザーの波長をグラフでお伝えします

レーザー発振器仕様

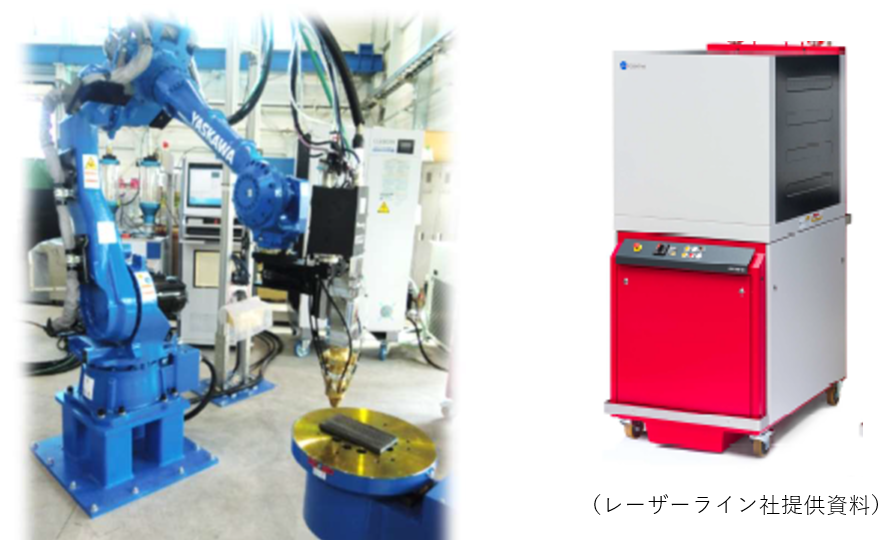

IR半導体レーザーロボット設備と発振器 (主に鉄材等への溶接に適している)
名称	高出力赤色半導体レーザー装置LDFシリーズ
波長	900nm～1,080nm
出力	～10Kwまで

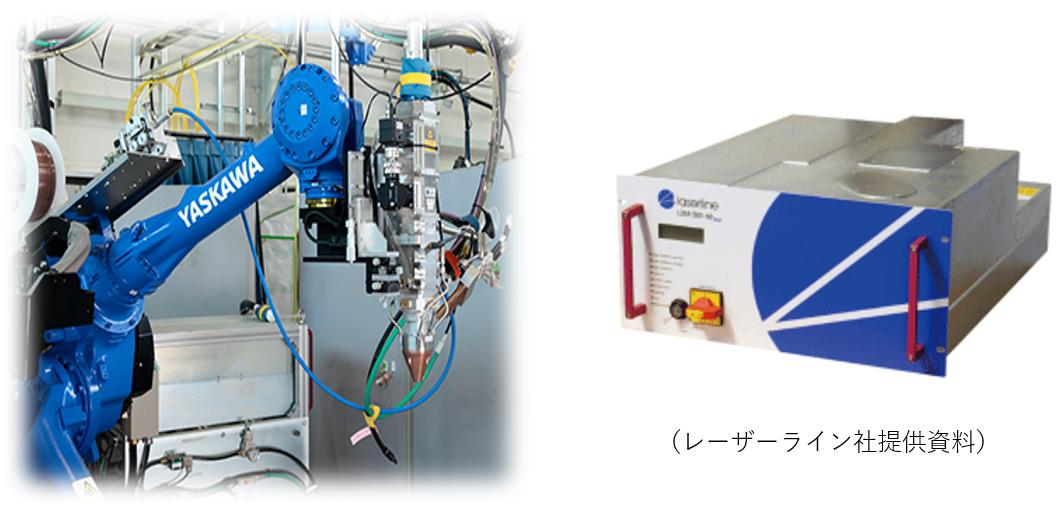

青色半導体レーザーロボット設備と発振器
名称	高出力青色半導体レーザー装置LMD　Blueシリーズ
波長	400～465nm
出力	～2Kwまで

トップハット型のビームプロファイルを呈し、肉盛り溶接に特に適しています。
ただし、以下の「光学系ノズル」の仕様によって、施工品に照射される最終的な
レーザー径や形状が決まりますので、実は発振器だけでは施工仕様は決まりません。

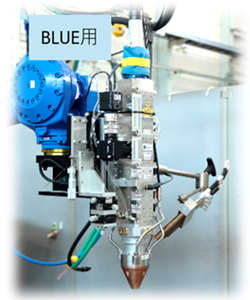

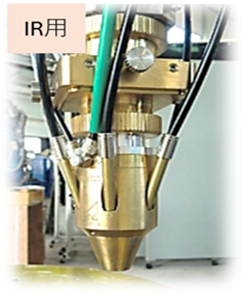

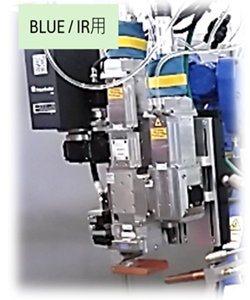

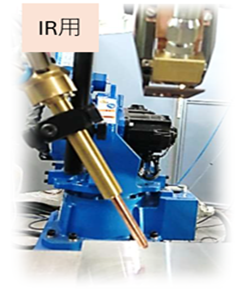

光学系ノズル仕様

IR、青色用、それぞれに2種類ずつ、所有しています。こちらも用途によって使い分けします。

この光学系ノズルも高価な物品のため、
例えば切削加工の工具のように多数を取り揃えることはできず、
施工業者各社の所有ノズルのラインナップは限られてきます。

もしレーザー溶接を委託される際には、どういう光学系ノズルを使うのかも、
確認してみても良いと思います。

適性	接合/粉末クラッディング向	接合/粉末クラッディング向	接合/粉末クラッディング向	接合/ワイヤークラッド向
出力	6kwまで	4kwまで	2kwまで	Blue　2kwまで IR　　10kwまで
ビーム径	φ2とφ5から選択	φ2とφ5から選択	φ2	Blue　φ0.6/1 IR　　φ0.4/0.6
焦点距離	25mm	10mm	16mm	(79.5mm/159.5mm)

稼働部仕様

稼働部は安川電機製のロボット、ポジショナを採用しています。

付属のティーチングペンダントを用いて、手動でプログラムを作成、編集するほか、
当社オリジナルのオフラインティーチングソフト『特盛りくん』で
溶接軌道の自動生成、シミュレーション も可能です。

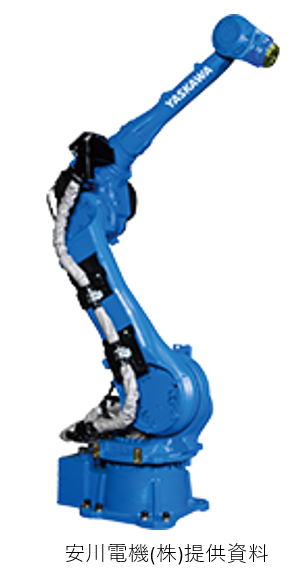

ロボットアーム
名称	MOTOMAN-GP50
構造	垂直多関節型(6自由度)
取扱施工サイズ	約1,500×1,000mm

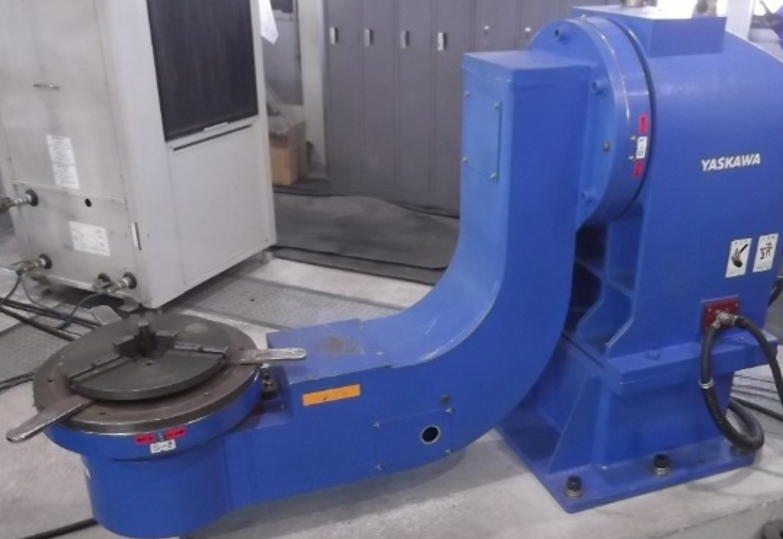

2軸ポジショナー(旋回軸/傾倒軸) ※IRにのみ搭載
名称	MOTOPOS-Dシリーズ
特長	チャック付き 回転範囲　360° 傾動範囲　135°～+135° 耐荷重　　500Kg

主要な設備仕様は以上です。

溶接でお困りごとがあれば、一度当社のレーザー溶接を試してみませんか？
是非お問い合わせをお待ちしています！
